客户送修联想THINKE440笔记本,并描述机器故障,以前开机不显示在别的维修店修过,然后又不显示了,自己把I5的CPU换了一个I3的好了,用了还不到一个月又不显示了
拿过机器观察触发后开机电流只有0.4A左右,明显不正常,拆机拿出主板,看到BIOS被上家已经动过了,安全期间以防万一,先把BIOS程序重新写了一遍,
写BIOS后触发电流在0.85左右跳变,还是不能显示,安装以往的维修经验,这款机器采用了SR17D的PCH桥芯片,故障率很高的
于是上BGA返修台,取PCH桥芯片(小编想说的是:这里才是这台笔记本维修的重点,很多人都不敢取这个桥,因为灌了黑胶取下来的成功率很低,也就面临着主板报废)

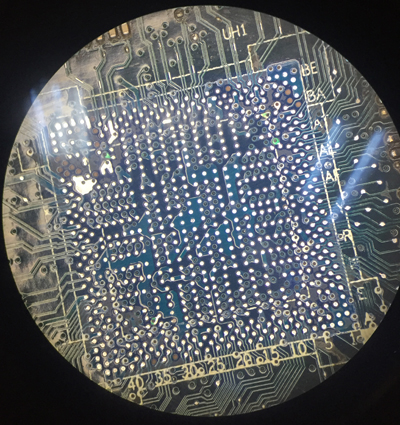

拆下桥后,感觉完美然后显微镜下观察主板焊点
仔细观察后,掉点都是空点,不用理会,直接给漏铜PCB补上绝缘绿漆,安装好全新SR17D芯片

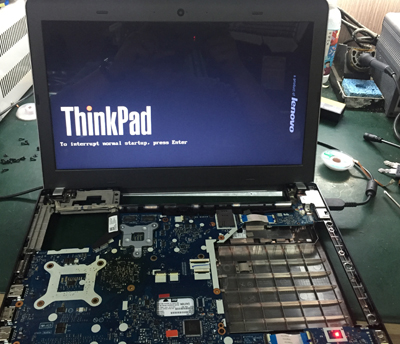

通电电流呼呼飙升,直到1.1左右,屏幕亮机,出现了THINK开机logo
算是更换PCH桥芯片成功,于是装机测试整机,各功能完美,机器成功修复
|
